Анодная характеристика электронной лампы , представляет графическую зависимость анодного тока от анодного напряжения при постоянном сеточном напряжении .

Анодно - сеточная характеристика электронной лампы — это график , показывающий , как изменяется анодный ток лампы в зависимости от изменения напряжения на управляющей сетке , при условии , что напряжение на аноде и на остальных электродах постоянно .
В

Варикап — диод , емкость которого зависит от величины приложенного к нему обратного напряжения . Емкость варикапа в зависимости от приложенного к нему обратного напряжения можно определить по формуле :

C ( U ) = C (0)[ Uo /( U 0 + U )]1/ n ,

где C ( U ) — емкость диода при обратном напряжении U , С (0) — емкость при нулевом напряжении , Uo — величина постоянного Напряжения ( несколько десятых долей вольта ), п — коэффициент , зависящий от типа варикапа ( n = 2...3); емкость варикапов и варикапных матриц при различных напряжениях смещения можно оценить по приближенной формуле :

С = 2 С 0 / и 1 ' 2 ,

где С о — паспортное значение емкости при напряжении смещения 4 В , U — напряжение смещения ; коэффициент перекрытия по емкости К с — отношение емкостей прибора при двух заданных значениях обратного напряжения :

Кс = Смакс / Смин .

где С мак c , и С мин . — максимальные и минимальные емкости диода соответственно при максимальном и минимальном номинальном напряжении смещения ;

Вариконд ( от английских слов vari ( able ) — cond ( enser ) — конденсатор ) — представляет собой саморегулируемый конденсатор , емкость которого зависит от приложенного напряжения к его обкладкам . Вариконд обозначается на схемах как обычный конденсатор , только возле него ставят символ напряжения U .

Вибратор — устройство , в котором возбуждаются колебания , продолжающееся дольше вызванного их возбуждения .

Видеовход по низким и высоким частотам ( Composite Video Imput ) — понимают различные способы подключения видеотехники к телевизору по высоким частотам — через обычные антенные разъемы , имеющиеся на обоих аппаратах , по низким частотам — через специальные разъемы , которые могут быть разных типов : « DIN » — круглый 5- или 6- контактный разъем , используемый в зарубежной и отечественной технике ; стандарт « SCART » — прямоугольный удлиненный разъем с 20 контактами , используемый чаще в аппаратах европейского производства ; стандарт RCA — круглый небольшой коаксиальный разъем , называемый в обиходе «тюльпан» или «колокольчик» ; стандарт BNC — круглый коаксиальный разъем , несколько больше стандарта RCA , чаще применяется в профессиональной технике . На качество изображения подключение по ВЧ и НЧ не влияет , но каждая из них имеет свое назначение . Для записи с эфира на видеомагнитофон можно использовать только ВЧ - вход , а для просмотра видеокассет лучше всего подходит НЧ - вход .

Внутреннее сопротивление Rj электронной лампы — отношение изменения анодного напряжения ? U a ( В ) к соответствующему . изменению анодного тока ? I а ( А ) при постоянном сеточном напряжении :

Rj = ? U a /? la .

Наименьшее внутреннее сопротивление имеют выходные триоды , тетроды и пентоды .

Входная емкость электронной лампы — статическая емкость управляющей сетки по отношению к тем электродам , на которых в рабочем режиме лампы нет переменных потенциалов частоты напряжения , приложенного к цепи управляющей сетки .

Выходная емкость электронной лампы — статическая емкость анода по отношению к тем электродам , на которых в рабочем режиме лампы нет переменных потенциалов той же частоты , какую имеет переменное напряжение на сопротивлении нагрузки лампы .

Выходная мощность электронной лампы — мощность переменной составляющей анодного тока , отдаваемая в нагрузку . Чем больше крутизна характеристики выходной лампы , тем при меньшем напряжении сигнала на входе оконечного каскада можно получить требуемую выходную мощность .

Г

Гармоники — гармонические ( синусоидальные ) колебания , частоты которых в целое число раз больше основной частоты данного колебания . Номер гармоники указывает , во сколько раз ее частота больше основной . Колебание основной гармоники называют также первой гармоникой

Гептод — семиэлектродная электронная лампа имеющая : анод , катод , две управляющие , две экранных и одну защитную сетки . Используется главным образом для преобразования электрических колебаний высокой частоты в радиоэлектронных устройствах .

Гетеродин — вспомогательный генератор гармонических электрических колебаний , используемый для преобразования несущей частоты сигналов в радиоаппаратуре .
д

Дальность приёма — предельное расстояние , на котором для данного приёмника возможен ещё приём конкретной станции . Существенное влияние на дальность приёма оказывает время суток ( ночью лучше , чем днем ); время года ( зимой лучше , чем летом ); географическая широта ( в тропиках х уже , чем в умеренном климате ) и т . д .

Динамический диапазон по блокированию ( забитию ) — диапазон от минимального уровня принимаемого сигнала до максимального уровня сигнала на входе приемника , при котором сохраняется его линейность . Проявляется в том , что при наличии мощных сигналов в соседних каналах ( даже далеких по частоте ) прекращается прием корреспондента в основном канале . Чем динамический диапазон больше , тем лучше .

Динамический диапазон при интермодуляции — параметр , характеризующий возникновение помехи в основном канале при воздействии на вход приемника двух или более сигналов других частот . Проявляется в том , что происходит прослушивание корреспондентов , работающих в других каналах . Чем это параметр больше , тем лучше .

И

Инвертирующий вход ( вход «—» операционного усилителя ) — при подаче сигнала на этот вход , его фаза оказывается сдвинутой на 180 ° по отношению к фазе выходного сигнала .

Интегральная схема — электронное устройство , содержащее миниатюрные транзисторы и другие радиокомпоненты схемы , которые размещены на одном чипе . Синонимы : чип , микрочип

К

Карточка - квитанция ( QSL ) — документ , подтверждающий установление радиосвязи между радиолюбителями . QSL — карточки подразделяются для приемопередающих и наблюдательных станций . Определенное количество карточек дает право на получение того или иного радиолюбительского диплома .

Кенотрон — двухэпектродная вакуумная лампа , применяется для выпрямления переменного электрического тока в постоянный .

Коаксиальный кабель — кабель , состоящий из проводника , как правило , это тонкий медный провод или трубка , который покрыт изоляцией и находится внутри медной трубки или оплетки .

Коэффициент нелинейных искажений электронной лампы — отношение квадратного корня из суммы квадратов выходных напряжений всех высших гармоник ( практически , только учитываются вторая и третья гармоники ), возникающих при усилении , к напряжению усиленного сигнала .

Коэффициент широкополосности электронной лампы — отношение крутизны характеристики ( в миллиамперах на вольт ) к сумме входной и выходной емкостей ( в пикофарадах ) пампы .

Коэффициент усиления µ электронной лампы представляет отношение приращения анодного напряжения ди а к приращению напряжения первой ( управляющей ) сетки ? U C i . при постоянной величине анодного тока : µ= ? U а / U С i. Коэффициент усиления m есть безразмерная величина , которая характеризует влияние сеточного и анодного напряжений на анодный ток . Наибольшим коэффициентом усиления обладают высокочастотные пентоды .
Крутизна преобразования частотопреобразовательных ламп — показывает , какую амплитуду тока промежуточной частоты , в анодной цепи лампы , создает напряжение сигнала амплитудой в один вольт .

Крутизна характеристики S электронной лампы — величина , которая показывает , на сколько миллиметров изменяется анодный ток ? I а ( мА ) при изменении сеточного напряжения ? U С i ( В ) на 1 В при постоянном напряжении на аноде : S = ? I а /? U С 1. Большая часть современных триодов имеют крутизну в пределах 1 ...20 мА / В .

КСВ - метр — измеритель коэффициента стоячей волны антенны , с его помощью производят проверку антенны после сильного ветра , обледенения и т . д . Эффективность работы антенны выше , если значение КСВ близко к 1. При КСВ = 2 — требуется производить ремонт антенны , появляется возможность выхода из строя транзисторов передатчика .
М
Магнетрон — электровакуумный прибор для генерации электромагнитных колебаний диапазона сверхвысоких частот , в котором для создания н уж ных траекторий электронов применяется постоянное магнитное поле .

Микроэлектроника — область техники , использующая полупроводниковые материалы для создания миниатюрных устройств на электронных схемах .

Модуль полного электрического сопротивления микрофона — нормированное значение выходного или внутреннего электрического сопротивления микрофона на частоте 1 кГц .

Мультисистемный телевизор ( Multisystem TV ) — аппарат , воспроизводящий . сигнал во всех телевизионных стандартах , принятых в мире , например , PAL / SECAM / NTSC .
Н
Направленность микрофона — характеристика , представляющая зависимость чувствительности микрофона на данной частоте от угла между акустической осью микрофона и направлением , откуда приходит звук . Зависимость принято представлять графически , в полярной системе координат в виде линии , очерчивающей в плоскости границы зоны , в которой микрофон воспринимает звуковые сигналы . Типовые диаграммы направленности микрофонов : восьмерка , кардиоида , су - перкардиоида , гиперкардиоида и ненаправленная .

Неинвертирующий вход ( вход « + » операционного усилителя ) — при подаче сигнала на этот вход , его фаза совпадает с фазой выходного сигнала .

Нелинейные искажения на выходе усилителя — нарушение формы

выходного напряжения . Другими словами , в спектре выходного напряжения усилителя , кроме основной частоты , поданной на вход усилителя , появляются дополнительные частоты . Для определения нелинейных искажений необходимо исследовать форму колебаний на выходе испытываемого усилителя . К примеру , это можно сделать с помощью осциллографа по степени искажения формы синусоиды .

Номинальный диапазон частот громкоговорителя — диапазон частот , в котором громкоговоритель отвечает параметрам , приведенным в его паспортных данных .

Номинальная мощность громкоговорителя — это подводимая к громкоговорителю электрическая мощность в ваттах , при которой нелинейные искажения не превышают норм . В зависимости от назначения громкоговорителя выпускаются головки различной мощности .
Номинальное электрическое сопротивление громкоговорителя
определяется на частоте 400 Гц . Этот параметр необходимо учитывать при подкпючении громкоговорителя к усилителю . Головки для малогабаритной РЭА делят на низкоомные (0.5...10 Ом ) и высокоомные ( около 60 Ом ).

Номинальное сопротивление нагрузки микрофона — сопротивление нагрузки , при котором обеспечиваются заданные параметры микрофона . Как правило , номинальное сопротивление нагрузки микрофона равно его внутреннему сопротивлению , т . к . в этом случае в нагрузку отдается максимальная мощность .
О
Оптрон
— прибор для связи отдельных частей электронных устройств , когда необходима их гальваническая развязка .
П
Паспортная ( максимальная шумовая ) мощность громкоговорителя

мощность , соответствующая наибольшей мощности усилителя , с которым может работать данный громкоговоритель . Эта мощность , как правило , в 1.3...2 раза больше номинальной .

Пентод — пятиэлектродная пампа , по сравнению с тетродом , добавлена еще одна сетка , пятая называемая антидинатронной ( Сз ). Лампа применяется в схемах генерирования , усиления колебаний звуковой и высокой частот .

Поиск по индексу ( Index Search ) — сервисная функция магнитофона , позволяющая по специальной магнитной метке ( индексу ), которая наносится простым нажатием кнопки , легко и быстро отыскать н уж ный фрагмент записи , без перемотки ленты .

Полное электрическое сопротивление громкоговорителя — это отношение напряжения на выводах звуковой катушки к току , протекающему в ней . Это сопротивление определяется активным сопротивлением звуковой катушки , ее индуктивностью и вносимым в электрическую цепь механическим сопротивлением подвижной системы громкоговорителя .

Полоса пропускания приемника — полоса частот колебаний , пропускаемых радиоприемником при допустимых искажениях сигнала . Для удовлетворительного приема радиовещательных станций полоса пропускания приемника должна быть не менее 4...5 кГц . Военные радиоприемники , обычно , имеют полосу пропускания меньше указанной величины , а некоторые из них содержат устройство для регулирования полосы пропускания .

Преселектор — часть супергетеродинного радиоприёмника , содержащая входные цепи и усилитель радиосигналов до преобразователя частоты .

Проходная емкость электронной лампы — емкость между анодом и управляющей сеткой лампы .
Р
Радиомикрофон ( «жучок» ) — микрофон , конструктивно объединенный с радиопередатчиком и предназначенный для перехвата акустической информации . В его состав могут входить устройства управления и устройства записи . Эти устройства только расширяют возможности радиомикрофона и не являются его обязательными частями .

Радиоприёмник прямого преобразования . В основе лежит принцип приёма радиосигналов , сходный с супергетеродинным , но отличается тем , что после преобразования получается не сигнал относительно высокой промежуточной частоты , а непосредственно низкочастотный . Необходимая полоса частот выделяется фильтром звуковой частоты .

Радиоприёмник прямого усиления . В приёмнике этого типа производится усиление сигнала до детектора без преобразования частоты в промежуточную .

Радиоприёмник супергетеродинный — это приёмник , в котором производится преобразование радиочастоты сигнала в промежуточную .

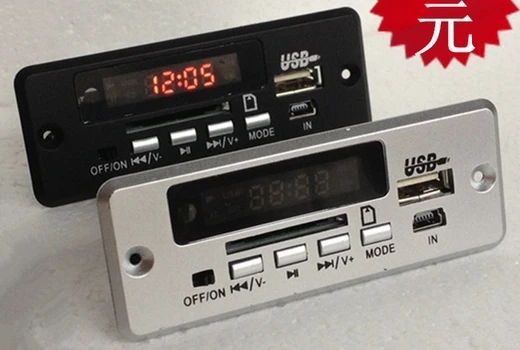

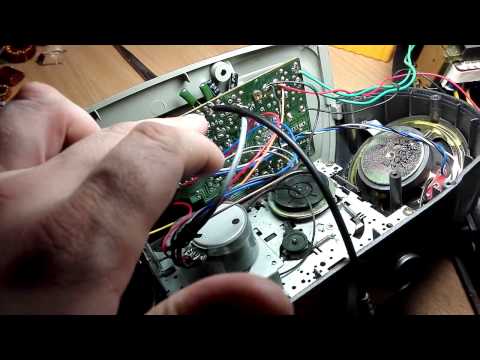

Разъем AUX ( auxiliary дополнительный , вспомогательный ) — вспомогательный разъем , который иногда используется в видеомагнитофоне для управления паузой или подключения к нему видеокамеры .

Ревербератор — устройство для создания искусственной реверберации электрическими или электроакустическими методами .

Реверберация — послезвучание , наблюдаемое в закрытых помещениях после выключения источника звука и обусловленное приходом в данную точку запоздавших отраженных или рассеянных сигналов .

Рефлектор антенны — элемент направленной антенны , располагаемый сзади излучателя и предназначенный для концентрации принимаемой или излучаемой электромагнитной энергии в требуемом направлении .
С
Саморазряд источника — нежелательный медленный химический процесс , при отключенной нагрузке . Саморазряд является причиной уменьшения срока сл ^ кбы источника после длительного хранения .

Сверхрегенератор ( суперрегенератор ) — детекторный каскад или каскад усиления высокой частоты с положительной обратной связью .

Светодиод — диод , служащий для зрительного восприятия отображаемой ими информации , а также включения готовности аппаратуры к работе .

CD - преобразователь ( CD - Changer ) — специальное устройство установки , смены и проигрывания компакт - дисков . Устройство позволяет поставить в магнитолу несколько дисков одновременно с возможностью в произвольной последовательности , а также и непрерывно слушать выбранные мелодии . Чаще всего используется в автосистемах .

Синхростарт ( CD - Synchro ) — система в магнитофоне , обеспечивающая синхронный старт кассеты компакт - диска при перезаписи . С помощью синхростарта , при включении магнитофона на запись , с небольшой задержкой для пропуска ракорда стартует компакт - диск .

Сканирование — последовательный просмотр определенной части каналов связи , осуществляемый путем их переключения по определенному закону .

Скважность импульсов или скважность последовательности импульсов

— это отношение периода следования импульсов к их длительности .

Смеситель частот ( преобразователь частот ) — устройство , осуществляющее преобразование частоты подводимого к нему сигнала в результате периодического изменения его параметров под воздействием колебаний от местного гетеродина ( гетеродина или синтезатора ).

Собственная емкость катушки — параметр катушки , связанный с близким расположением витков обмотки . Действие собственной емкости подобно включению конденсатора параллельно катушке , что не всегда желательно . Наличие собственной емкости ведет к увеличению потерь энергии и уменьшению стабильности настройки контура . В связи с этим , этот параметр называют паразитным . В диапазонных контурах собственная емкость уменьшает коэффициент перекрытия диапазона :

Сопряжение контуров — обеспечение согласованного изменения резонансных частот колебательных контуров в супергетеродинном приёмнике ( контуров входной цепи , усилителя радиочастоты и гетеродина ) с помощью одной ручки настройки .

Стабилитроны или опорные диоды , которые работают на обратной ветви вольт - амперной характеристики . Предназначены для стабилизации напряжения и подключаются к источнику напряжения в обратном направлении , то есть катод к плюсу , а анод — к минусу . Для двухстороннего стабилитрона нет необходимости соблюдать это условие . При включении стабилитрона в прямом направлении получаются малые образцовые напряжения 0,7...0,8 В , как и у кремневых диодов , включенных аналогично .

Стабисторы — диоды , предназначенные для стабилизации низких напряжений , отличаются от стабилитронов тем , что работают на пря - мой ветви вольт - амперной характеристики ( включаются в прямом , проводящем направлении ).

Стандартное звуковое давление громкоговорителя ( Н / м 2 ) — характеристика , используемая для сравнения между собой различных громкоговорителей . Измеряется на расстоянии 1 м от громкоговорителя по его рабочей оси при подведении постоянного напряжения в 0,1 Вт при частоте 1000 Гц .

Средняя отдача наушника — среднеквадратичное значение звукового давления , которое он развивает в номинальном диапазоне рабочих частот в заданной точке свободного поля . Параметр характеризует эффективность работы наушника , его отдачу и измеряется в паскалях ( Па ).
Супер громкоговоритель низкой частоты ( Sub Woofer ) — название разъема для подключения дополнительного басового динамика ( реже — двух ) для улучшения воспроизведения низких частот .
Т

Телетекст ( TV - text decoder ) — закодированная информация , которая полностью расшифровывается и выводится на экран телевизора . В России телетекст передается по пяти основным / каналам . Телетекст содержит последние новости , обзоры газет , коммерческую и справочную информацию о репертуарах театров , киноафишу и т . д . В нашей стране принят мировой стандарт телетекста — WST . По этому стандарту можно . передавать до 8 «журналов» , каждый из которых содержит до 100 условных страниц объемом с экран . Управление телетекста производится с пульта дистанционного управления телевизора ,

Температурный коэффициент емкости конденсатора ( ТКЕ ) — параметр , который указывает на обратимое изменение относительной ёмкости конденсатора при изменении температуры на ГС и измеряется в миллионных долях на градус (10" 6 ГС ). Этот параметр может принимать отрицательное или положительное значение . В зависимости от температурной стабильности конденсаторы делятся на группы , которые кодируются буквенным обозначением и цветом окраски корпуса .

Температурный коэффициент индуктивности ( ТКИ ) характеризует относительное изменение индуктивности катушки при изменении температуры окружающей среды на ГС . ТКИ имеет положительное значение и для его компенсации в контурах применяют конденсаторы с отрицательным ТКЕ .

Тетрод — четырехэпекгродная электронная пампа , которая отличается от триода наличием экранной сетки ( с 2). Эта сетка располагается между управляющей сеткой и анодом для устранения паразитной емкости между названными электродами . Каскад на тетроде дает большее усиление , чем на триоде . Наличие у этой лампы динатрон - ного эффекта , является ее недостатком . Этот недостаток устранен в ламповом пентоде . Если тетрод имеет специальные электроды - пластинки , соединенные с катодом , и способствующие образованию электронных лучей , то его называют лучевым тетродом .

Тиристор — управляемый диод , предназначенный для переключения электрических цепей регулирования напряжения , преобразования постоянного тока в переменный и т . д .

Тонкомпенсация ( Loudness ) — особый фильтр , служащий для коррекции частотной характеристики усилителя . Применяется в режиме малой громкости ( примерно до 1/4 регулировки громкости ) для компенсации снижения чувствительности уха в области низких и высоких частот при тихом сигнале . Фильтр чаще всего дает подъем характеристики ниже 100 Гц на +6 дБ и выше 10 кГц на +30 дБ . Обычно включается ступенчатым коммутатором с положениями «включено - выключено» .

Точность изготовления катушки индуктивности или допуск , который показывает отклонение фактической индуктивности от номинальной в процентах . Для большинства типов катушек допуск находится в пределах от 1 до 10%.

Траверса ( траверза ) — в машиностроении , поперечная перекладина , прикрепляемая к опорам . Элемент конструкций антенн , например , «Двойной квадрат» .

Трансивер — аппарат , в одном корпусе которого смонтированы передатчик и приемник , работающие на общую антенну .

Триггер — импульсное устройство , имеющее два состояния устойчивого равновесия и переключаемое из одного состояния равновесия в другое при каждом воздействии внешнего управляющего сигнала . Бывают триггеры асинхронные , симметричные и синхронные . Схема триггера , в некоторой мере , напоминает схему мультивибратора , но в отличии от последнего , имеет вход для подачи импульсного сигнала .

Туннельный диод — без инерционный прибор , использующийся в различных схемах усиления , генерирования и быстродействующих импульсных и переключающих схемах с малым временем переключения ( единицы наносекунды ).

Тюнер — бытовой радиоэлектронный аппарат , предназначенный для приема радиовещательных станций и рассчитанный на совместную работу с отдельным усилителем звуковой частоты .
У

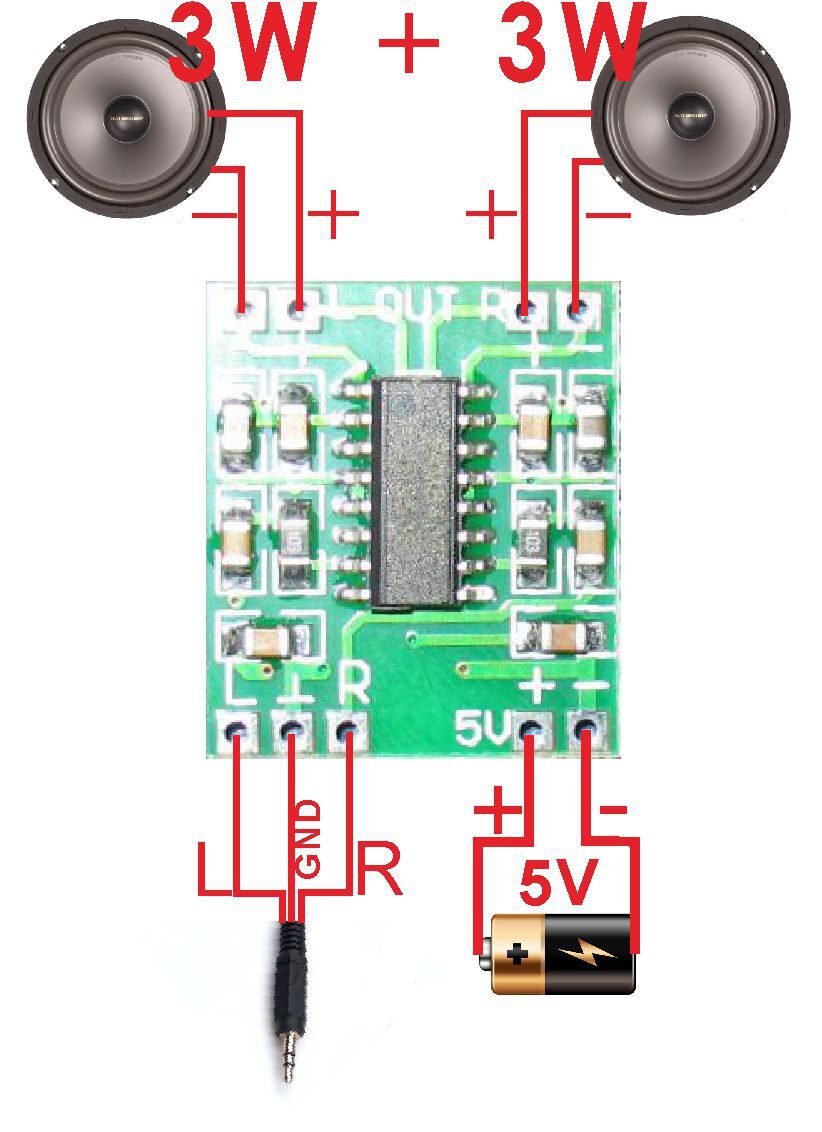

Усилитель звуковой частоты ( Audio Amplifier ) — устройство , выполняющее функции усиления напряжения и тока в диапазоне звуковых частот , сокращенно — УЗЧ . В литературе можно встретить названия «усилитель низкой частоты» , «усилитель мощности» , « Poweramplifer » . Обычно УЗЧ имеет регулятор громкости , иногда имеет регулировки тембра и коммутаторы входов различных источников звукового сигнала , анализаторы спектра сигнала , индикаторы частот и т . д .

Усилитель промежуточной частоты — усилитель сигналов промежуточной частоты , поступающих с преобразователя частоты .

Ч

Чувствительность громкоговорителя — отношение среднего звукового давления , развиваемого в номинальном диапазоне частот на рабочей оси на расстоянии 1 м от рабочего центра , к корню квадратному из подводимой электрической мощности .

s

S - выход — специальный 4- х контактный разъем , позволяющий выводить изображение , снятое в форматах Hi 8 и S - VHS с разделением цветового и яркостного сигналов .
