Тюнинг скутеров

Как делают тюнинг скутеров своими руками? Зачем вообще скутеру нужен тюнинг? Чтобы ответить, нужно разобраться, а зачем вообще нам нужен скутер?

Одно дело, когда скутер даёт возможность забыть о пробках, жаре, - да и расход ГСМ минимален. Тут всё ясно с полтинниками - настаёт час, когда динамики и максимальной скорости требуется/хочется больше. Грамотно подойдя к увеличению производительности скутера мы получим желаемый результат.
Другое дело, если скутер у нас - как средство выделиться из толпы, поразить всех улётным ускорением и внушительным басом выхлопа. Тут напраление тюнинга уже совсем другое. Да и вообще, зачастую имеет смысл просто поменять скутер на более мощный, нежели тюнинговать полтинник.

Говоря о низкобюджетной форсировке, нажимаем вот здесь, Дешёвый тюнинг скутера Honda Dio, и читаем статью про щадящий кошелёк тюнинг.

Ну а далее в этой статье поговорим о том, как и чем заделаться под тюнинг, и под серьёзный тюнинг скутера своими или чужими руками, а главное с умом. А к таким вещам, как его величество, сэр "большой тюнинг скутера", т.е. тюнинг скутеров, заметно превосходяший бюджетный как по масштабам, так и по затратам, нужно подходить крайне скурпулёзно и внимательно. Это значит, что без сноровки и чутья механика не обойтись.

Однако, и тут начнём с малого.

Итак, после обкатки и снятия ограничителей скорости (душилок), мы имеем несколько способов немного прибавить в максималке и получить намного более мощный двигатель при практически одинаковом ресурсе. Не стоит забывать про техническое состояние остальных деталей и узлов вашего скутера, а то самый несложный и недорогой тюнинг своими руками может обернутся довольно сложным и дорогим ремонтом скутера! уже, возможно, чужими, более умелыми руками :) Итак:

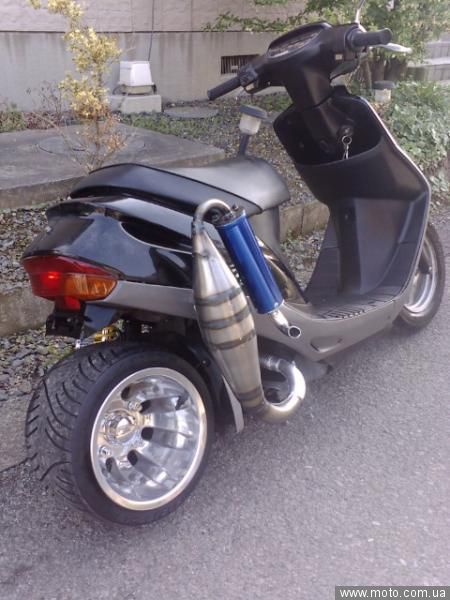

  • Сменить глушитель скутера на тюнинговую резонансную трубу, которая подходит к вашей ЦПГ (могут подойти такие трубы как Laser X, LeoVince ZX, Technigas Next – R в различных вариантах) или на «моментный» выпуск (Polini No Smoke, LeoVince SP3/Turing, Techigas Silent Pro). Также перестроить трансмиссионную часть в соответствии с характеристиками установленной тюнинговой трубы. Это позволит поднять максималку скутера еще на 10-15 км/ч (для резонансного выхлопа) и даст прироста в динамике.

  • Заиметь карбюратор с оптимальным диаметром диффузора. Для 50-70 кубиков наиболее удобный в настройке и установке является карбюратор с диаметром диффузора 17.5 мм, самый часто применяемый карбюратор. Есть мнение, что тюнинговые карбюраторы DellOrto самые качественные, хотя по большому счёту, производитель особого значения не имеет.

  • Вариатор - заменить на спортивный. В тюнинговых вариаторах процесс настройки под новые параметры мотора скутера проходит точнее и качественнее - за счёт более совершенной кинематики перемещения грузиков. Тюнинговые вариаторы производства Polini после 2005 года оснащены системой смазки штока, - это поднимает эффективность всей трансмиссии скутера. А за счет более плавного и легкого перемещения щеки вариатора по направляющей втулке - улучшает приемистость скутера.

  • Основной способ поднять мощность скутера – это конечно установить тюнинговую ЦПГ класса Sport увеличенного объема. Вообще говоря, это самый радикальный и самый действенный метод поднятия производительности скутера. Таким образом, вы имеете не только увеличенный объема цилиндра, но также и более грамотную и продуманную систему процесса продувки цилиндра (для двухтактного двигателя), - то есть, еще больше мощности. Основное отличие двухтактных поршневых различных производителей тюнинговых китов - это как раз разная распортовка окон. Головка цилиндра с оптимизированной формой камеры сгорания - обычно в комплекте с тюнинговой ЦПГ. Имейте ввиду, что при установке поршневых с б́ольшим диаметром (объёмом) поршня крайне важно и необходимо, чтобы коленвал и подшипники были в идеальном техническом состоянии, в противном случае б́ольшие нагрузки просто уничтожат их очень быстро.

В принципе, обывателю на этом уровне тюнинга скутера можно остановиться, ибо следующий этап тюнинга скутера своими руками, позволяющий развить до 12-17 л.с. на валу - это "проектирование" двигателя на тюнинговой поршневой класса Mid-Race и Race. А это уже качественно новый уровень тюнинга, и как говорилось выше, многим проще просто приобрести более мощный стоковый скутер, чем тюнинговать.
Итак, тюнинг скутеров класса Mid-Race и Race.

Такой тюнинг двигателя требует установку усиленного кленчатого вала - со подходящими подшипниками и соответствующим усиленным шатуном. Только такие тюнинговые детали мотора скутера способны вынести повышенные ударные нагрузки и реализовать новые мощности. В противном случае о стабильной и безотоказной работе двигателя можно забыть.

Значение оборотов коленвала двигателя этого класса начинает задавать ритм. 10'000 оборотов в минуту требуют соответствующей надёжности узлов, чего не в состоянии предоставить стоковые (т.е. стандартные заводские) детали, например коренные подшипники. Кроме того, питание новому прожоливому движку нужно соответствующее - диаметр диффузора карбюратора не должен быть меньше 17,5мм для гоночной поршневой. Также, настройка карбюратора для этого тюнингового двигателя должна обеспечивать хорошую смесь на высоких оборотах, иначе не избежать перегрева и дальнейшего "прихвата", а тяжёлом случае и клина цилиндра. Неплохо было бы поставить карбюратор на 19 мм в паре с тюнинговым спортивным воздушным фильтром.

На самом деле, все следующие шаги по дальнейшему тюнингу скутера своими руками будут повторять предыдущую стадию форсировки, только с тем различием, что необходимо применять более качественные и производительные компоненты тюнинговых китов. То есть, вместо обычного спортивного вариатора настоятельно рекомендуется использовать тюнинговые комплекты трансмиссии Polini Evo или Malossi OverRange.

Тюнинг этого класса позволяет развить головокружительную динамику и ураганную максималку - свыше 100 км/ч. Вобщем-то, для нормального использования скутера в городе без слишком больших вложений на ГСМ и расходники - это максимально возможный тюнинг скутера. Зато такой тюнинг позволяет наслаждаться реальной потрясающей динамикой и скоростью (особенно это травмирует и без того неустойчивую психику водителей псевдо-спортивных машин, которые почему–то недооценивают возможности тюнинга скутера своими руками и недоумевают, когда "бешеная табуретка" даёт им жару со светофора как стоячим, да ещё зачастую не оставляет им шансов на реванш ;) ).

Вот мы и дошли до вершины форсировки – тюнинга скутера класса Hi-End. Это бескомпромисные решения, позволяющие довести литровую мощность мотора скутера до цифры, превышающей 300 (триста!) лошадиных сил на литр объема! И это без использования всяческих турбин и прочих изощренных решений вроде закиси азота или спец топлива!

Компаний, занимающихся подобными разработками не так уж и много. Основные игроки на этом поле – Malossi, Polini, Kunda, 2Fast, Fabrizi, MetraKit. Это элитные компоненты и торжество высоких технологий.

Обороты двигателя при таком тюнинге вплотную подбираются к 20000 об/мин! Никакой экономии тут быть не может, работа идет только на результат, - задача такого мотора – отработать две 15 минутных сессий и несколько часов тренировки, после чего он отправляется на ревизию с последующей заменой износившихся компонентов. Даже подшипники коленвала чаще всего идут спец сериями и приобрести их можно лишь у самих тюнинг – ателье (Malossi и Polini имеют свои специальные подшипники, которые разрабатывались и изготавливаются эксклюзивно для них).

Установка коленвала, ЦПГ и прочих компонентов требует очень серьезной переделки картера двигателя и ходовой части скутера, обязательно использование роторного зажигания (которое позволяет крутить мотор до безумных значений оборотов, без потери мощности искры), что подразумевает отсутствие всей электрики, не связанной с системой зажигания скутера. Соотношение в редукторе – оно остается на вкус и пожелания владельца.

Лучшие примеры доводки скутеров на компонентах данного класса позволяют добиваться времени на вполне «взрослой» дистанции в 402 метра в пределах 12-14 секунд, а на такие «подвиги» способны далеко не каждые, даже серьезно «заряженные» авто.

При городском использовании ресурс до замены кольца выражается цифрой от 1500 до 4000 км., так что если есть возможность «кормить» такой мотор первокласным 98 бензином (не тем, что льют на 99% заправок, а настоящим) и очень дорогим маслом, то можно и иногда ездить на таком монстре до скутер – мото тусовок и поражать воображение проходящих сияющими боками и отполированными крышками мотора, а после того как крутые мотогонщики прекратят нервно хихикать от стрекотания только что заведенного мотора, сопровождаемым изрядным количеством дыма из выхлопной трубы (масло то придется лить «на глаз» и, желательно, и, естественно, в не самых оптимальных пропорциях), открыть гашетку на полную и вынести пару «чистокровных» (ZZR 400 =) ) спорт – байков. Вот и пусть кто – то после этого скажет, что скутеры это чахотки для детей «младше 16»...

Вот в этом, в общих чертах, и заключается весь тюнинг скутеров своими руками. Но каждый скутер уникален, у каждого скутериста свои требования, поэтому каждый скутер следует готовить исходя из многих условий – бюджета, требований и целесообразности той или иной доработки, ведь не даром на рынке скутер тюнинга так много «переходных» классов, которые не вписываются в стандартные рамки того или иного класса форсировки.

Далее приводится список тюнинговых китов, предоставлямых различными производителями деталей скутера.

Тюнинг скутеров - тюнинг ЦПГ


Многообразие предлагаемых тюнинговых цилиндров довольно велико, тут и стадартные 50сс, и помощнее 70сс. Стандартные 50 кубовые тюнинговые цлининды дают прирост мощности скутера за счёт усовершенствованной проектировки самого цилиндра, а 70 кубовые - ещё и за счёт 40%-го увеличения объёма. В этом случае скутер становится значительно резвее стокового.

Но сравнивая цилиндры одинакового рабочего объёма, видно, что все они выдают различные результаты. Это связано с тем, что разные цилиндры рассчитываются на разные рабочие диапазоны оборотов двигателя. Отсюда и различающаяся результативная мощность. Тюнинговые цилиндры скутеров принято классифицировать на Sport, Midrace (Racing) и Hi-End. Ресурс Sport-цилиндров скутера примерно равен ресурсу стандартных, так как эти цилиндры адаптрованы под те же обороты двигателя.

Кроме того, эти цилиндры Sport класса обычно не дороже аналогичных стандартных деталей

Разные гоночные тюнинговые поршневые класса Racing 70cc различаются между собой. Это такие производители ЦПГ, как Top Due Plus, Polini Corsa, Malossi MHR Replica, Hebo Manston Replica. Например, цилиндры от Hebo и Malossi имеют высокие показатели качества, износостойкости и мощности. Это алюминиевые ЦПГ с очень стойким хромово-никасилевым покрытием. Чугунные гоночные цилиндры для скутеров от Top Performances и Polini в общем-то не хуже. Лучшим теплообменом, несомненно, обладает алюминиевый цилиндр. Но в случае его повреждения придётся менять и поршень с кольцами, и цилиндр (это может случиться от, например, недостатка масла в смеси, или её при обеднении). Однако чугунные поршневые в таких экстренных ситуациях могут обойтись лишь сменой поршня, а поверхность цилиндра следует подвергнуть полировке. Гоночные цилиндры имеют куда более высокие показатели компресии и степени сжатия (до 14:1), а также оборотов двигателя. Всё это требует обязательное усиление коленвала, следует сменить его на тюнингованный из гоночного комплекта.

Тюнинг скутеров - тюнинг коленвала

Как только Вы определились с цилиндром, следующий вопрос - стоит ли менять коленвал. Ответ на него во многом зависит от класса цилиндра, который Вы выбрали для себя. При использовании цилиндров классов Midrace и Hi-End замена коленвала обязательна! Установка цилиндров указанных классов в сочетании со стандартным коленвалом является грубым нарушением и показателем непрофессионализма людей, занимавшихся инсталляцией деталей на скутер.

Во всем многообразии тюнинговых коленвалов необходимо выделять две группы. Первая - просто усиленные. Они повторяют по всем параметрам соответствующие стандартные коленвалы, но имеют большую прочность (соответсвенно и больший ресурс), а также улучшенный теплоотвод с поршневого пальца. Усиленные коленвалы отлично подходят для использования с поршневыми класса Sport, когда назревает необходимость заменить стандартный.

Вторая группа - гоночные коленвалы (часто используют абревиатуру HPC - high primary compression). Такие коленвалы существенно влияют на работу двигателя, так как они обеспечивают повышение степени сжатия в картере двигателя. Это существенно улучшает эффективность продувки цилиндра на высоких оборотах, обеспечивая прирост мощности. На "низах" эффективность продувки при этом, наоборот, страдает, однако для форсированных двигателей это несущественно. Гоночные коленвалы незаменимы, когда речь идет о тюнинге на основе поршневых класса Racing.

При замене коленвала рекомендуется заменить и коренные подшипники с сальниками.

Тюнинг скутеров - тюнинг глушителя (выпускная система)

Добавить скутеру лошадиных сил легко поможет хорошая выпускная система. Особенности работы двухтактного двигателя таковы, что хорошо подобранная выпускная система может дать прибавку мощности до 20%, что является очень существенной величиной. Тем более, что современные скутера, вынужденные отвечать жесточайшим экологическим требованиям, в стандарте оснащены выпускными системами, пагубно влияющими на производительность.

Выпускные системы, подобно цилиндрам, делятся на различные классы, поэтому выбирать систему нужно на основе данных о поршневой, которая будет использоваться на скутере. Достаточно универсальными являются выпускные системы класса Sport. Многие из них показывают отличные результаты как со стандртным 50сс цилиндрами, так и с 70сс цилиндрами класса Sport. Но не все, поэтому при выборе стоит проявить внимательность. Трубы отдельных производителей зарекомендовали себя исключительно недолговечными и непрочными, поэтому не стоит покупать первую попавшуюся трубу.

Отдельного внимания заслуживают хромированные выпускные системы: они гораздо лучше сохраняют свой внешний вид, а также защищены от коррозии, что очень важно в российских условиях эксплуатации!

Тюнинг скутеров - тюнинг карбюратора

Получить от поршневой большего объема более полную отдачу можно, соответствующим образом улучшив работу системы питания. В первую очередь, речь идет о карбюраторе. В стандартном оснащении на скутерах стоят карбюраторы от самых разных производителей, но все они имеют общий признак, по которому их можно классифицировать - размер диффузора.

На стандартных 50сс моторах встречаются карбюраторы с диффузорами от 12 до 17,5mm. Тюнинговые карбюраторы также многообразны: встречаются случаи установки на 70сс тюнинговые моторы даже 28mm карбюраторов, однако все это уже из области экспериментов. Карбюраторы, имеющие диаметр диффузора более 17,5mm (19, 21, 24 и тд), непрактичны в эксплуатации, требуют к себе регулярного внимания и перенастройки. Разумеется, все это не важно, если Вы собрались сделать из скутера уличную ракету, пожертвовав удобством и надежностью.

Стандартной и проверенной рекомендацией для 70сс цилиндров является установка 17,5 карбюратора, если таковой не стоит в стандартном оснащении (например, на последних моторах Piaggio HiPer2).

Тюнинг скутеров - тюнинг воздушного фильтра

Для хорошего питания двигателя нужен не только бензин, но и воздух. Избыток бензина ничего не даст Вашему двигателю, если не будет обогащен достаточным количеством воздуха. Для улучшения снабжения цилиндра воздухом используют специальные воздушные фильтры. Наиболее универсальным и сбалансированным решением является использование вместо стандартного фильтрующего элемента более производительного, например, Malossi Red Sponge. Он устанавливается в бокс стандартного воздушного фильтра.

Еще одна разновидность тюнинговых воздушных фильтров - так называемые фильтры нулевого сопротивления (или просто - ФНС). При их установке стандартный бокс полностью удаляется, а на его место встает небольшой фильтрующий элемент, как правило, либо цилиндрической, либо конусовидной формы. Он имеет меньшее сопротивление, что позволяет улучшить питание цилиндра на высоких оборотах. Однако, во-первых, эти фильтры почти не защищены от внешних воздействий пыли, грязи и воды, а во-вторых, в отличие от стандартных воздушых боксов, лишены резонансного эффекта. В результате установка такого фильтра требует основательной и точной перенастройки карбюратора, с которой могут справиться лишь единицы специалистов. Если в сервисе Вам говорят, что "запросто" и "легко" настроят карбюратор для работы с ФНС, скорее всего, квалификация работников там ниже средней. Уходите и никогда не возвращайтесь! ;)

Тюнинг скутеров - тюнинг впускного патрубка

Бензо-воздушная смесь, приготовленная карбюратором, далее следует в картер через впускной патрубок. Эту деталь иногда ошибочно именуют коллектором, что неправильно, так как ничего этот патрубок не собирает (to collect), а лишь направляет смесь в картер. Важно, чтобы пропускное сечение этой детали было не меньше, чем размер карбюратора, иначе толка от установки карбюратора - никакого!

Пропускное сечение стандартных патрубков на большинстве скутеров таково, что можно без проблем использовать карбюратор 17.5 mm вместо стандартного. Чего не скажешь о карбюраторах 19 mm! Что уж и говорить о таких скутерах, подвергнутых горе-тюнингу с помощью 21 и даже более карбюраторов без замены впускного патрубка!? Сквозь слезы мы называем таких "скутерами имени 19-го карба"... Приходит на память анекдот: Штирлиц напоил собаку бензином и отпустил. Собака пробежала 5 метров и упала. "Бензин кончился" - подумал Штирлиц.

Тюнинг скутеров - тюнинг лепестковго клапана

Как правило, непосредственно на входе в картер установлен лепестковый клапан, известный также под названием "домик" за свою традиционно угловатую форму. Впрочем, далеко не все лепестковые клапаны имеют характерную форму "домика". На следующих двигателях в стандарте используются односкатные лепесктоые клапаны:

  • вертикальные моторы Honda (прежде всего, AF18)

  • почти все моторах Peugeot (Trekker, Speedfight, Vivacity)

  • вертикальные моторы Minarelli (Yamaha BWS, Slider)

  • а также Morini (Aprilia SR 2000, Italjet Formula, Malaguti Crosser, Suzuki Sepia, Address)

Именно этим скутерам, прежде всего, требуется и тюнинговый лепесктовый клапан даже при тюнинге класса Sport. Во многих других случаях можно запросто использовать стандартный клапан, но с карбоновыми лепестками. Разумеется, если речь идет о тюнинге класса Racing и выше, тюнинговый клапан обязателен!

Тюнинг скутеров - тюнинг вариатора

Несмотря на то, что вариатор - это по сути вся система скутерной трансмиссии, включающая 2 шкива и ремень, в мире скутерного тюнинга термин "вариатор" закрепился лишь за частью этой системы - движущейся (внутренней) частью ведущего шкива. Как правило, поставить какую-либо тюнинговую деталь, например глушиетль, довольно просто, однако нередко после установки новоиспеченные тюнингеры недоумевают...

Почему скутер стал ехать только хуже? Ответ прост - скутер не настроен. Но даже когда испробован уже не один десяток настроечных конфигураций из грузиков и пружин, добиться ровного разгона на постоянных оборотах удается далеко не всегда. Вот здесь и приходит на помощь тюнинговый вариатор. Сглаживая провалы в работе трансмиссии, он позволяет настроить ее оптимальным образом. Иногда без тюнингового вариатора можно запросто обойтись, но иногда он просто незаменим!!

Тюнинг скутеров - тюнинг крыльчатки

Если с одной стороны ремень в ведущем шкиве упирается в вариатор, то с другой - в крыльчатку. Крыльчатка получила свое название за дополнительную функцию, которую она несет, - охлаждение трансмиссии. Тюнинговые крыльчатки имеют более крупные лопасти, позволяющие им работать с большей производительностью. Учитывая небольшую цену этой детали, можно смело рекомендовать ее к приобретению. Иногда при установке с соотвествующим вариатором крыльчатка позволяет получить больший рабочий радиус ведущего шкива, например в случае с комплектом Polini для скутера Honda X8R.

Тюнинг скутеров - тюнинг торкдрайвера

Еще одна часть скутерной трансмиссии. Название происходит от названия такой детали у фирмы Malossi. На самом деле, за ним скрывается внешняя щека ведомого шкива. Напоминающий внешне стандартную деталь, торкдрайвер способен упростить настройку трансмиссии, когда даже тюнинговый вариатор не в силах это сделать. Эффект торкдрайвера проявляется больше всего на ранних режимах работы трансмиссии, то есть при старте с места.

Тюнинг скутеров - тюнинг ремня

Роль ремня в трансмиссии скутера трудно переоценить. Соединяя ведущий и ведомые шкивы, именно ремень передает крутящий момент с коленвала на механизм редктора. Как известно, ремень на скутере является расходным материалом и довольно быстро изнашивается. При тюнинге нагрузка на него вырастает, поэтому процесс износа ускоряется. Самые разные производители вплоть до шинного гиганта Continental предлагают более устойчивые к износу образцы нежели стандартный.

Жесткие кевларовые ремни не рекомендуется использовать со стандартным вариатором во избежание преждевременного износа последнего. К выбору ремня стоит подойти весьма тщательно, так как согласно проведенным тестам разные ремни могут работать в одной трансмиссии совершенно по-разному. И иногда без соотвестсвующих настроек могут лишь ухудшить динамические и скоростные показатлеи скутера.

Тюнинг скутеров - тюнинг редуктора

На что зачастую жалуются скутеристы даже после небольшого тюнинга - так это не наехватку максимальной скорости. Ведь при тюнинге класса Sport максимальные обороты двигателя вырастают совсем незначительно, а значит, солидной прибавке максимальной скорости просто неоткуда взяться. Однако, увеличенный объем дает мотору больше тяги, что и позволяет на максимальной скорости преодолевать горки, которые ранее без сброса скорости не обходились.

Превратить эту прибавку тяги в дополнительные км/ч на прямой поможет новый редуктор, а вернее, шестерни редуктора. С их помощью можно поменять передаточное отношение трансмиссии, получив, таким образом, прирост максималки. Разумеется, запас тяги мотора не бесконечен, поэтому бесконечно увеличивать максималку не получится!

Тюнинг скутеров - тюнинг сцепления

Центробежное сцепление, установленное на валу ведомого шкива вариатора, дает скутеру возможность самостоятельно трогаться с места при увеличении обротов двигателя. Зачастую при тюнинге скутер получает принципиально новый характер работы мотора и, чтобы полностью релизовать его возможности, сцепление должно срабатывать на более высоких оборотах. Иногда добиться этого получается с помощью замены лишь пружинок сцепления, но иногда (как правило, начиная с тюнинга Midrace и выше) приходится менять все сцепление целиком. Тюнинговые сцепления имеют колодки, выполненные из более совершенного материала, а также, зачастую, предлагают больше возможностей для настройки - все зависит от класса выбранного изделия.

При тюнинге Midrace и выше нагрузки на узел сцепления иногда настолько высоки, что во избежание перегрева разумно заменить сцепление в комплекте с колоколом, который также предлагается различными производителями тюнинга.

Тюнинг скутеров - тюнинг коммутатора (CDI)

Целый ряд скутеров имеет в качестве заводского ограничителя мощности "задушенный" коммутатор. Например, стандартный коммутатор скутера Honda X8R не позволяет двигателю преодолевать отметку в 7500 об/мин. В этом заключается одна из причин относительной вялости этого скутера по сравнению с аналогами. Как правило, для реализации потенциала стандартной поршневой или поршневой класса Sport двигатель должен иметь возможность развивать около 10000 об/мин. Многие стандартные коммутаторы прекрасно справляются с этой задачей.

Поршневые класса Midrace более оборотистые - планка задирается уже до 12000-13000 об/мин, поэтому возрастают и требования к коммутатору. В этому случае уже рекомендуется замена коммутатора на тюнинговый. Убедиться в наличии ограничителя в коммутаторе поможет тахометр.

Думаю, после этой статьи у скутеристов-любителей немного изменилось представление о тюнинге. Главное - понять, что тюнинг не терпит халатности и неумелых рук.
Ну что, вы всё ещё грезите большим тюнингом? Хотите? Тогда мы идём к вам!! :)

Дешёвый тюнинг скутера на примере Honda Dio AF-18

Многие, особенно в первый раз, покупая скутер-полтинник, ошибочно полагают, что мощности и скорости их скутеров им будет вполне достаточно. Честно думают “а куда быстрее 50-60 км/ч и зачем?”.

Вскоре приходит разочарование - скорости хочется больше. Именно после этой мысли, владельцы скутеров задумываются о тюнинге. Конечно, очень впечатляюще выглядят поршневые 70 сс, глушители-саксофоны, спортивные вариаторы и так далее. Но не все могут отдать порядка двухсот евро за ту же тюнинговую поршневую на скутер стоимостью 400-600 долларов - как-то нелогично смотрится, - куда проще сразу взять 70-100 кубовый аппарат. Так что постараемся рассказать Вам о так называемом бюджетном тюнинге скутеров на примере Honda Dio AF-18, поделимся своим опытом в этом деле.

Для начала, прежде чем жаловаться на скутер, нужно убедиться в правильных стоковых настройках, то есть настройках стандарта. Можно приятно удивиться, прочистив выхлопную трубу скутера, воздушный фильтр, отрегулировав карбюратор и настроив / перенастроив вариатор скутера.

Первое, что можно (нужно :) ) сделать после покупки скутера - это настроить карбюратор; и после правильной обкатки скутера снять ограничители скорости. Скутер после этого становится резвее. Пожалуй, это все операции для увеличения скорости на первый сезон.

Далее уже хочется лучших скорости и отклика на ручку газа. Улучшение этих показателей на скутере Honda Dio AF-18 можно начать с покупки фильтра нулевого сопротивления Malossi E5 за 35 у.е.

Сам по себе такой фильтр мало что даст (кроме внешнего вида и звука). После его установки требуется перенастройка карбюратора скутера. Он начинает беднить (воздуху больше, топлива столько же) и это может привести к прогару поршня. Здесь нужно поколдовать с жиклером. Можно его рассверлить. На коленке такого не сделаешь, нужен спец-инструмент и опытный токарь. Можно рассверлить резьбу и поставить жиклер от Солекса. Говорят от Вебера подходят без переделок. Ну и, наконец, его можно заказать. Цена прим. 1,5-2,5 евро. Конечно, в Honda Dio можно ещё поставить карбоновые лепестки, но смысла в этом мало, если тюнинг предстоит не столь уж серьёзный.

Со впуском, вроде бы, пока разобрались, пора перейти к выпуску. Самое простое, это просто прочистить выхлопную трубу. Тут можно поступить по-разному. Кто-то советует пройтись по глушителю паяльной лампой; кто-то разрезать его по шву, прочистить и снова сварить. Вот после этой несложной операции, скутер станет бодрее.

Так, про выпуск пока что всё, переходим к поршневой. Тут всё просто, если компрессия 8-10 атм. - всё хорошо, если ниже, возможно, надо менять кольца (или всю ЦПГ). Не советуется ставить китайские поршневые кольца за три сотни рублей, такая экономия может привести к замена всей ЦПГ.

Головку цилиндра Honda Dio, а также верхушку поршня рекомендуется отполировать. Нет нагара - больше мощность. Так же хорошо было бы пройтись полировальной машинкой по окнам (Внимание! В четырехтактных двигателях при чистке головки цилиндра следует не забывать, что нельзя наждачкой или металлическим предметом очищать клапана в месте их соприкосновения с корпусом головки - это приведёт к "резгерметизации", и в конечном итоге, к прогару клапанов).

Ну, и немного о вариаторе Honda Dio. Просто поставьте новые грузики - номинальные, часто на заводе ставятся грузы потяжелее. Перед их установкой неплохо бы пройтись шлифовальной машинкой по дорожкам грузов и смазать их тонким слоем графитовой смазки.

Итоги - скутер Honda Dio, способный уверенно разгоняться до 70-75 км/ч и иногда даже более, одинаково хорошо тянущий что одного человека, что двоих. И, пожалуй, самое главное это затраты, а точнее почти их отсутствие (фильтр можно сделать и самому, жиклер откопать в папином гараже)! Если вы не готовите свой скутер для серьёзных гонок, а просто необходимы приемлемые максимальная скорость и тяга, то, думаю, стоит сделать именно так.

Использован материал с

Снимаем 50, - ставим 72. Замена поршневой на скутере.

Начинаем разбор.

1. Для начала освободим доступ к двигателю, демонтировав "унитаз" и пластик под ним. Теперь очередь карбюратора - освободим его от всех трубочек и отсоединим патрубок идущий от фильтра. Далее отвинчиваем крепёжные болты впускного патрубка (только будь внимателен чтобы в цилиндр через открывшееся впускное отверстие не попал мусор или грязь, осевшая на стыке), и теперь карбюратор у нас в свободном состоянии. Также, сам движок скутера может иметь пласмассовый кожух, его тоже необходимо демотировать. И наконец, глушитель, тоже нужно снять, болты крепления расположены возле маслозаливной горловины и на выпускном патрубке.

Дальше нужно очистить грязь на стыке головки цилиндра и её крышки. Отсоединяем трубки от крышки.

Отсоединяем свечной провод, выкручиваем свечу.

2. Головкой на 8 аккуратно ослабляем и выкручиваем крепёжные болты крышки головки цилиндра. Снимаем крышку и вот он ГРМ - газораспределительный механизм скутера. Теперь чтобы можно было аккуратно снять механизм с коромыслами, нужно выставить ВМТ поршня (верхняя мёртвая точка). Как это делается, рассказывается в статье Регулировка зазоров клапанов скутера. Далее головкой на 10 нужно открутить гайки крепления ГРМ, постепенно ослабляя крест-накрест (гайки отмечены стрелкой). После этого аккуратно снимаем кранштейн с коромыслами клапанов, придерживая распредвал и звёздочку (запоминать положение этого кранштейна относительно клапанов не нужно, т.к. вверх ногами его всё равно не поставишь).

3. Теперь внимание. Прежде чем снять цепь со звёздочки и распредвал, можно отметить какое-нибудь звено цепи, чтобы затем в процессе сборки зацептиь его за тот же самый зубец звёздочки, на котором оно было до разборки, - хотя может быть цепь и придётся потом сдвигать, это поможет сразу более точно её одеть. Для этого удобно использовать зубец, находящийся над большим отверстием звезды (оно отмечено на рисунке красной стрелой, а зубец - линией). Кроме того цепь нужно чем-то привязать, чтобы коварная железяка не улетела в картер. В моём случае этим "чем-то" оказалась, попавшая под руку, оловяная проволока. Другой конец проволоки привязался к раме.

4. Отметить звено можно с помощью тонкой проволочки, как на рисунке.
С этого момента не нужно без надобности вращать коленвал - при сборке не будет лишних хлопот.

5. Далее откручиваем два болта крепления цилиндра, и можно снимать головку цилиндра. Делается это аккуратно, понемногу расшатывая в стороны. Также следим за нашей цепью, проволоку от рамы придётся отвязать (именно проволоку от рамы, а не цепь от проволоки).

6. И вот оно, святое святых скутера. Облепленный сажей поршень увидел свет Божий. Но радоваться пока рано. Надо добраться ещё дальше. Для этого снимаем сам блок цилиндра.

7. Так выглядит головка цилиндра изнутри. При желании можно очистить нагар растворителем, но желательно не трогать клапана и область вокруг них, это может привести к "разгерметизации" клапанов. Дело в том, что клапана за время обкатки и вообще работы притираются каймой к поверхности головки цилинра так, что закрытое состояние клапана обеспечивает полную герметичность. А если начать чистить нагар вокруг, то есть опасность повредить эту герметичность. В этом случае клапана придётся притереть вручную. Существуют специальные жидкости для снятия нагара в ДВС. Но иногда механики используют хозяйственные жидкости, предназначенные для чистки духовок и газовых плит, - они намного эффективнее. Но эта эффективность может оказаться чрезмерной. Такие средства, «съев» нагар, способны «надкусить» и алюминий деталей двигателя. Есть такой метод: нагреть деталь феном до 60°С, опрыскать загрязненную поверхность из бытового пульверизатора и через две-три минуты, как только нагар размягчится (проверяйте твердость деревянной палочкой), тут же счистить его и промыть деталь водой. Полированные детали после такой чистки становятся матово-серыми или матово-коричневыми.

8. Проверяем, не зацепилась ли за что-нибудь прокладка, и очень аккуратно (!!!), придерживая шатун (когда появится достаточная щель), вытягиваем блок цилиндра. И следим за цепью. Придерживать шатун нужно, чтобы поршень, выскользнув из цилиндра, не ударился о край картера и не деформировался. Хотя некоторые советуют здесь предварительно выставить поршень в НМТ, но мы лишний раз дёргать колевал с цепью не стали.

9. Вот и, свобоный от гильзы, поршень на шатуне. Невооружённым глазом видно, какой немалый слой нагара на поверхности поршня. После снятия поршня этот нагар также можно очень аккуратно удалить растворителем.

Теперь будем снимать с шатуна сам поршень. Держится он с помощью пальца, закреплённого по бокам крепёжными колечками. При их удалении и установке следует быть очень аккуратным, так как кольцо может спружинить и улететь в картер. Оставлять внутри, сами понимаете, нельзя. Достать конечно можно, но времени уйдёт немало - придётся сливать масло, пытаться магнитиком зацепить это кольцо, а то и двигатель разбирать придётся. Чтобы всего этого не произошло, заткните тряпкой горловину картера. Чтобы вынуть палец, как правило, достаточно снять одно стопорное кольцо. Но не отверткой, как это часто делают, а узкими плоскогубцами. Бывает, что колечки на некоторых двигательях встречаются с очень маленькими усиками, а иногда усиков вообще нет, - тогда поможет только шило. При установке кончики колечка обязаны располагаться в одной плоскости, - проверьте его, положив на стол, при необходимости распрямите - подрихтуйте плоскогубцами.
Кольца сняты, нужно выдавить палец. Это может быть легко, а может придётся и попотеть. Некоторые силачи ухитряются согнуть коленвал, когда выдавливают палец, причём на глаз изгиб можно и не уловить.

10. Вот он красавец, снятый с шатуна поршенёк. Аккуратно очищаем его от нагара, затем протираем ветошью, пропитанной бензином. Также, мягкой тканью, пропитанной бензином или средством для очистки карбюратора, протираем закопченный участок внутри гильзы, до которого не доходят кольца поршня.

11. Раз добрались до коленвала, можно проверить его на наличие люфтов. Процесс проверки описан в статье Ремонт скутера - проверка состояния коленвала скутера.

Что у нас в тюнинг-комплекте? В него входят: поршень с кольцами (поршневыми и стопорными), цилиндр и набор прокладок. При сборке смазывайте все детали моторным маслом. Масла не жалейте: первые минуты работы мотора после сборки самые ответственные, и детали не должны работать насухую!

Компрессионные кольца 4-тактного двигателя нельзя заталкивать в канавки как попало. Благодаря своей форме, они, как скребки, соскабливают масло со стенок цилиндра в картер - помогают маслосъемному кольцу. На верхней плоскости колец есть обозначение, обычно это буква А, но бывает, что в маркировке выбито что-то другое. Возьмите за правило: любая надпись на кольце должна быть направлена к головке цилиндров.

Почувствуйте разницу!

Обязательно разведите стыки колец на 120° между собою. Причем, если маслосъемное кольцо сборное, верхнее и нижнее из составляющих его колец нужно раздвинуть относительно того места, где должен быть зазор, на 20 мм в каждую сторону. Как именно расположатся зазоры относительно, например плоскости вращения коленвала, не важно.

Устанавливайте стопорное кольцо так, чтобы его не деформировать. А то оно не зафиксирует палец и может выскочить, повредив стенку цилиндра. Проверить, хорошо ли сидят кольца в канавках, можно так: возьмите их узкими плоскогубцами за усик и попробуйте провернуть. В направлении к своему зазору кольцо должно двигаться с небольшим сопротивлением, а в обратную сторону - вообще не двигаться.

Извлеките из старого цилиндра центрирующие втулки и установите в новый. Найдите в тюнинговом комплекте прокладку под цилиндр и наденьте ее на шпильки картера. В любом случае, при сборке мотора используйте только новые прокладки. В крайнем случае, тщательно очистите стык между сопрягаемыми деталями и смажьте силиконовым герметиком. Его можно безболезненно применять (в соответствии с инструкцией на тюбике) практически во всех узлах, кроме стыка под головкой цилиндра и в карбюраторе. Когда надевается цилиндр на поршень, нужно сжать поршневые кольца с помощью, например, простейшей обжимки, изготовленной из пивной жестяной банки. Бывает, что без такого приспособления поршень в цилиндр вообще и не вставить. Не забываем предварительно смазать зеркало цилиндра моторным маслом. Хорошо работать вдвоем: пока один, сжимая пальцами кольца, проталкивает поршень в цилиндр, другой протаскивает цепь ГРМ.

12. Чтож, дальше порядок обратный.
Головку цилиндра для 72-й поршневой и менее менять не обязательно. Если речь идёт о б́ольшей кубатуре, тогда замена головки необходима.
В процессе сборки в обратном порядке никаких трудностей возникнуть не должно. Остановимся лишь на нескольких моментах.
Перед установкой головки цилиндра "вытягиваем" поршень на самый верх, в ВМТ. Но только так, чтобы наша метка на цепи не нырнула в картер, а осталась на верху.

При установке головки цилинра нужно проследить за "лыжами", - гасителями колебаний цепи, чтобы они легли ровно, без перекосов и закусов.

В пункте 3 отмечалось, что для упрощения можно отметить определённое звено цепи, чтобы при сборке накинуть его на тот же самый зубец звёздочки, на котором оно сидело до этого. Тут пришлось немного повозиться при сборке - было трудно сразу накинуть это нужное звено, цепь то и дело соскальзывала. Кстати, оказалось необязательно предварительно снимать жёлтенькую проволочку-метку с цепи - цепь оделась вместе с ней, а проволока легко снялась после. И ещё, - цепь одевалась только в одном "исходном положении", то есть, прежде её нужно накинуть на ось распредвала, просунув вал в петлю цепи (фото, к сожалению, я не сделал). Другими словами, нужно не просто поставить вал, уперев подшипниками в пазы, а предварительно просунуть его справа налево сквозь цепь. Тот же эффект будет, если скинуть одетую на звёздочку цепь в левую (относительно наблюдателя) сторону.

13. Наконец цепь одета. Однако танцевать по этому поводу ещё рановато. Сейчас необходимо проверить правильность содеянного, то есть удостовериться в том, что клапана действительно будут открываться и закрываться вовремя, а не упираться каждые 2 такта в поршень. Для этого поворачиваем распредвал так, как на рисунке в пункте 3, то есть чтобы большое отверстие на звёздочке находилось "по центру", а воображаемая прямая линия между двумя маленькими отверстиями - параллельно плоскости крышки ГРМ, положение "3-го такта" (смотри рисунок в статье Регулировка зазоров клапанов скутера).

Теперь самое время взглянуть на маховик генератора - метка "Т" на нём должна совпадать со специальным выступом в корпусе. Это означает, что поршень сейчас действительно находится в самом "верху", в ВМТ, и с клапанами у него конфликтов не будет. Если же вдруг такого соответствия нет, то нужно вручную его установить, вращая маховик по ч/с. Однако, напомню, что нужное нам положение ВМТ поршня достигается только при каждом ВТОРОМ таком соответствии метки, а не при каждом первом - у четырёхтактного двигателя две ВМТ, в начале 1-го и 3-го тактов.
Итак, накрутили мы маховик до метки. Понятное дело, отверстия звезды распредвала теперь не на месте, и сейчас наша задача выставить их как надо, не сбивая соответствия меток на маховике.

14. Вобщем-то, можно звено цепи и не отмечать, а при установке звезды вычислить "среднее" звено (то есть пальцем или гвоздём ровно натянуть цепь, тогда на вершине и будет это звено), и его накинуть на зубец над большим отверстием звездочки. Предварительно, напомню, вытянув поршень наверх. И далее, перепроверить, как описано в п. 13.

Вот после всего этого можно и танцевать.

15. Аккуратно ставим кранштейн с коромыслами, следя, чтобы эти коромысла легли сверху, а не упёрлись сбоку кулачками в клапана. Закручиваем крепления на совесть. Существуют различные рекомендации затяжки гаек крепления головки, но самый простой и надёжный - закручивать крест-накрест (вобщем-то, как и раскручивать).

16. Незнаю, нужно ли объяснять, почему сейчас необходимо проверить и отрегулировать тепловые зазоры клапанов. Кстати, если после регулировки возникнет желание ещё разок подтянуть крепления ГРМ, - то желание следует устранить, а подтягивать не нужно, иначе зачем мы только что регулировали зазоры?
Закрываем крышку, закручиваем.

Заменяем масло и фильтр. Вот собственно, и всё, дальнейшая сборка - дело техники. Если при первом запуске после сборки скутер не заводится, внимательно проверь, всё ли подсоедино как надо. Подключена ли свеча, например, или поступает ли топливо. Если же двигатель явно работает не правильно, то, скорее всего, ГРМ настроен неправильно - возвращайся к п. 13.
Всё, можно заводить! Сразу заметен новый "голос" нашего коня. Уже во время обкатки мотор дал понять, что теперь он более тяговит. А после обкатки максимальная скорость возросла на 15 км/ч.

Смотри также Тюнинг скутера

Использован материал с - Журнал МОТО

Тюнинг вариатора. Регулировка веса грузиков вариатора с помощью подручных материалов

В одном из выпусков журнала Скутер Дайджест мы говорили о простейшем тюнинге вариатора из подручных материалов, а именно изготовлении и установке грузиков вариатора из фторопласта. Тем самым мы добивались облегчения грузиков (и всех вытекающих из этого преимуществ и недостатков) без излишних затрат. На этот раз хочу довести до счастливых обладателей скутеров простой и эффективный способ регулирования веса устанавливаемых на вариатор грузиков. Как это возможно спросите вы?... Оказывается не так уж и сложно!
Итак, вечная проблема - Ваш скутер разгоняется не так быстро, как бы хотелось или наоборот - тянет как трактор и при этом ревет как зверь, а максималка не очень…
Для начала хочу познакомить читателей с моим новым другом, вариатор которого послужил полигоном для нововведений, описываемых в настоящей статье.
Это «Fiery 150», как вы, наверное, догадались из цифр в названии, объем двигателя этого китайца – 150 см3. В остальном же, он ничем особо (и даже принципиально) не отличается от остальных китайских четырехтактников «полтинников», за исключением наличия на нем:

1) Переднего дискового тормоза (с заявленным, но отсутствующим по факту ABS);
2) Кнопки аварийной сигнализации;
3) Наличием двух амортизаторов на задней подвеске с регулируемым преднатягом пружин;
4) Качественного пластика из которого исполнен корпус скутера.

Новый аппаратец также оказался не без «косяков», которые в принципе были легко устранены сразу же после первого вмешательства (например, потребовалась регулировка клапанов – кстати, это уже для меня стало правилом при покупке новой китайской техники).

Теперь непосредственно к делу…

После прохождения обкатки (да впрочем, и во время обкатки тоже), я заметил, что движок необычно перекручивается, в результате чего теряется динамика разгона скутера, да и ревет он в это время как обалделый – а толку вот мало. Наконец, я решился все-таки влезть в вариатор и попробовать разобраться, в чем дело. Оказалось, что данный вариатор мало чем отличается от вариаторов 50 кубовой техники.

В результате, я извлек грузики вариатора вот они…

… и решил их слегка утяжелить. Но каким образом это сделать?
Залить оловом (как рекомендовали некоторые из моих знакомых)? А может забить в них грузила свинцовые?
Нет. Как всегда решение оказалось самым наипростейшим и лежало, как говориться на поверхности (хотя признаться до него доходил я долго и в итоге дошел только тогда, когда меня попросту озарило).

Суть метода заключается в следующем:
Внимание! Никакой смазки!!!

1) Берем грузик.
2) Берем резиновый шланчик, диаметр которого чуть поболее внутреннего диаметра отверстия в грузике, и чтобы он входил туда с небольшим натягом (я применил шланчик от бензопровода скутера 50 кубовой модели).
3) Затем берем болт подходящего диаметра, чтобы он, при вставленном в отверстие грузика резиновом шланчике, мог плотно в него заворачиваться (Плотно вкручиваться не означает, что он должен туда вкручиваться разрывая шланчик!). В моем случае пригодился болт М6.

На фото необходимые материалы и инструмент.

4) Затем укорачиваем шланчик по ширине грузика.

5) После этого, отрезаем от выбранного болта «колбаску» длинной не более ширины грузика, (желательно даже менее длины шланчика вставленного внутрь порядка на 0,5 – 1 мм с каждого края) и делаем на торце колбаски продольный надпил под обычную отвертку, чтобы можно было отверткой ввернуть его внутрь шланчика вставленного в грузик.

6) В итоге вкручиваем «колбаску» с продольным надпилом, внутрь шланчика вставленного внутрь грузика при помощи обычной отвертки на такую глубину, чтобы «колбаска» встала ровно посередине ширины грузика и ни одна из его сторон не выпирала наружу.

7) Лишние торчащие края удаляются, для исключения повреждения канала ролика в ведущем шкиве вариатора.
8) Вот и все готово!

Примечание:

После сборки необходимо сравнить вес грузиков в собранном состоянии, он должен быть примерно одинаков, для исключения вибраций в вариаторе. На практике, если «колбаски» нарезаны одинаково и все применяемые материалы однородны по своему составу и размерам, тщательным сравнением веса собранных деталей можно пренебречь. Лично я поступил именно таким образом, поскольку весов под рукой не было.

Теперь поговорим о регулировке веса грузиков, оно зависит от следующих факторов:

1. Длина «колбаски» - длиннее/короче = тяжелее/легче;
2. Материал выбранного болта – «колбаски»;
3. Количество «колбасок» - установка их через один, либо в каждый ролик.

А теперь о результатах, т.е. плюсах и минусах.

Плюсы:

1) Простота конструкции.
2) Улучшение динамики разгона.
3) Выравнивание тяговой характеристики.
4) Исключение ненужного перекручивания оборотов двигателя.
5) Максимальная скорость скута увеличилась.
6) Не требуется покупка и подбор новых грузиков.

Минусы:

1) Пока не заметил. На таком вариаторе проехал уже более 3 000 км.

Вот, собственно говоря, и весь тюнинг.
Приятных Вам поездок!

Автор: Олег Крупнов
